AllroundLine
Individual and versatile
อุตสาหกรรม
- อเนกประสงค์
แรงทดสอบ
- 5kN - 250kN
ประเภทของการทดสอบ
- การทดสอบแรงดึง
- การทดสอบแรงอัด
- การทดสอบการดัดโค้ง
การใช้งาน
- การใช้งานสำหรับการทดสอบอเนกประสงค์ในช่วงแรงทดสอบระดับปานกลาง
เครื่องทดสอบแบบตั้งพื้น AllroundLine ขณะทำการทดสอบ
การทดสอบด้วยความปลอดภัยในระดับสูงสุด – เครื่องทดสอบแบบตั้งพื้น AllroundLine พร้อมอุปกรณ์นิรภัย
อุปกรณ์นิรภัยที่เป็นไปตามข้อกำหนด CE ได้รับการพัฒนาตามมาตรฐานสากล EN 14119 และ EN 14120 ฉบับล่าสุด
ข้อดีและคุณสมบัติ
เครื่องทดสอบแบบตั้งพื้น vs เครื่องทดสอบแบบตั้งโต๊ะ
เครื่องทดสอบแบบตั้งพื้น vs เครื่องทดสอบแบบตั้งโต๊ะ
เครื่องทดสอบแบบตั้งโต๊ะ
โครงเครื่องของเครื่องทดสอบแบบตั้งโต๊ะ AllroundLine เหมาะสำหรับการทดสอบเกือบทุกประเภทที่ชิ้นทดสอบมีการยืดตัวในระดับต่ำถึงปานกลาง โดยมีพื้นที่ทดสอบให้เลือกใช้งาน 1 พื้นที่ หรือสามารถเลือกติดตั้งเพิ่มเป็น 2 พื้นที่ได้ สำหรับการใช้งานที่ต้องทดสอบนอกเหนือจากอุณหภูมิแวดล้อม เครื่องทดสอบแบบตั้งโต๊ะยังสามารถติดตั้งห้องควบคุมอุณหภูมิได้

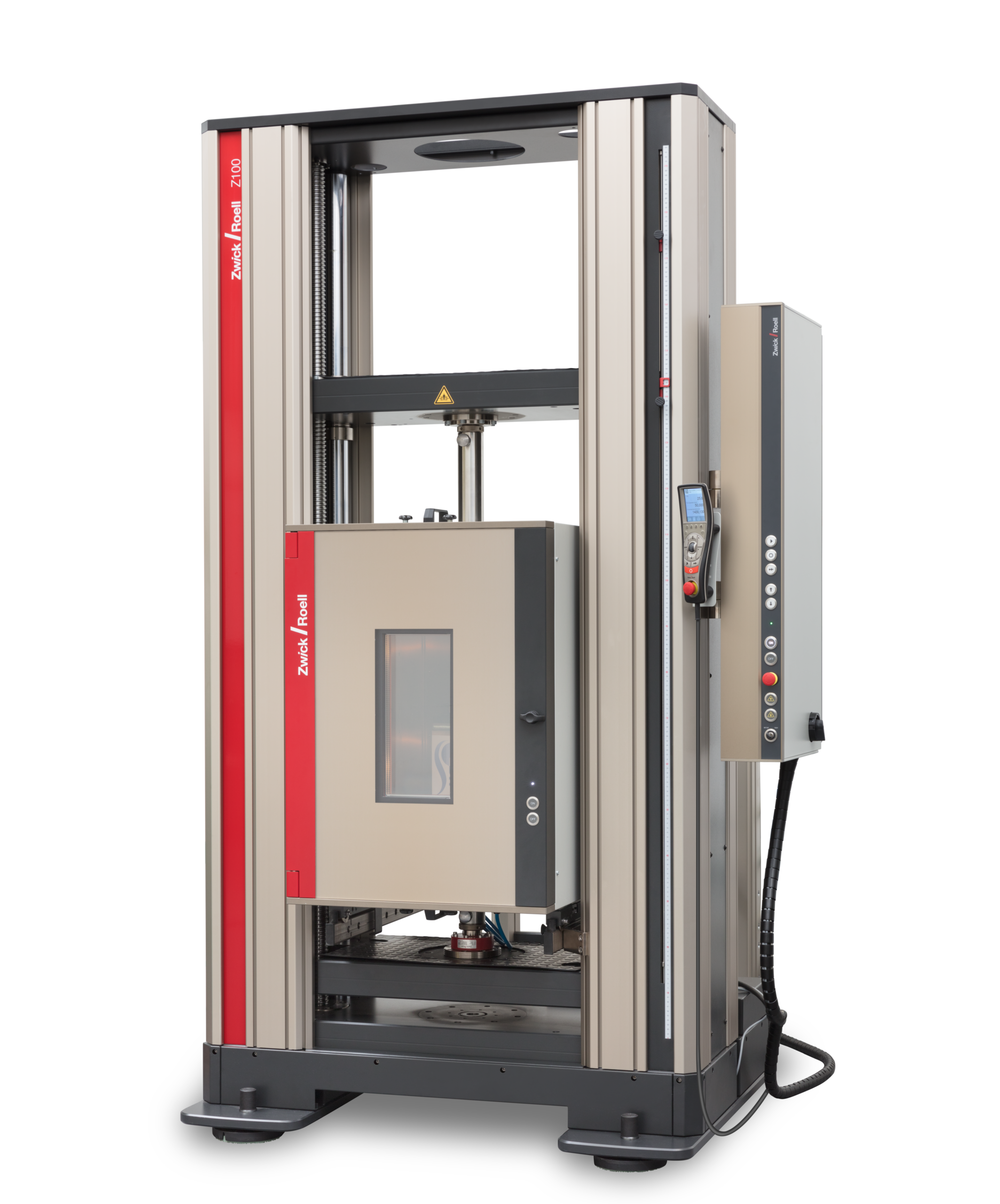

เครื่องทดสอบแบบตั้งพื้น
The load frames of the AllroundLine floor-standing testing machines are primarily used for tests with higher forces, for materials with large strains (e.g. rubber), in cases where larger temperature chambers or environmental chambers are to be integrated, or for tests on very large components. One, or optionally two test areas are available.
ความสะดวกในการใช้งานสูงสุด
ความสะดวกในการใช้งานสูงสุด
/ หลักการยศาสตร์ถือเป็นสิ่งสำคัญสูงสุดในการใช้งานเครื่องทดสอบ AllroundLine รุ่นใหม่
/ เครื่องสามารถปรับตั้งได้เพื่อให้เหมาะสมกับหลักการยศาสตร์ในการใช้งานสูงสุด โดยการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับเปลี่ยนเครื่องให้เหมาะสมกับความต้องการได้ตามความจำเป็น
/ คานขวางที่สามารถปรับระดับได้ ช่วยให้สามารถปรับเปลี่ยนรูปแบบพื้นที่ทดสอบได้ตามความเหมาะสม
/ ฐานเครื่องติดตั้งชุดปรับระดับพร้อมระบบลดแรงสั่นสะเทือน และมีพื้นที่ว่างสำหรับรถเข็นยก ช่วยให้สามารถปรับเครื่องให้เหมาะสมกับสถานที่ติดตั้งได้อย่างสะดวก (สำหรับเครื่องทดสอบแบบตั้งพื้น AllroundLine รุ่น Z150 TL)
/ เสาตั้งที่สามารถปรับระดับได้ ประกอบกับฐานเครื่องที่มีความสูงต่ำ ช่วยให้สามารถปรับพื้นที่ทำงานได้อย่างยืดหยุ่น และยังรองรับการใช้งานสำหรับผู้ใช้รถเข็นได้อีกด้วย (สำหรับเครื่องทดสอบแบบตั้งโต๊ะ AllroundLine)
ความแข็งแกร่งสูงและการนำทางคานขวางที่แม่นยำ
ความแข็งแกร่งสูงและการนำทางคานขวางที่แม่นยำ
โครงสร้างเฟรมรับแรงที่มีความแข็งแกร่งสูง พื้นที่เชื่อมต่อขนาดใหญ่ และส่วนประกอบที่ได้รับการออกแบบให้มีความแข็งแรงทนทาน ช่วยให้เครื่องมีความแข็งแกร่งสูง การเอียงของคานขวางภายใต้แรงทดสอบลดลง ส่งผลให้สามารถจัดแนวและถ่ายแรงไปยังชิ้นทดสอบได้อย่างแม่นยำสูง ซึ่งเป็นประโยชน์อย่างยิ่งสำหรับการทดสอบการดัดโค้ง การทดสอบแรงอัด การทดสอบชิ้นส่วนที่ต้องการความแม่นยำสูง และการทดสอบในลักษณะอื่นๆ
การออกแบบเชิงกลไกแบบโมดูลาร์
การออกแบบเชิงกลไกแบบโมดูลาร์
การออกแบบเชิงกลไกแบบโมดูลาร์ การออกแบบเชิงกลไกแบบโมดูลาร์ช่วยให้สามารถขยายระบบการทดสอบด้วยอุปกรณ์จับยึดชิ้นทดสอบและอุปกรณ์ทดสอบที่หลากหลายจาก ZwickRoell หรืออุปกรณ์ที่ออกแบบเฉพาะตามความต้องการ การออกแบบระบบปลั๊กและร่องตัว T ที่ปรับเปลี่ยนได้อย่างยืดหยุ่นและไม่มีระยะคลอน พร้อมตัวเลือกการติดตั้งคานขวางที่หลากหลาย ช่วยให้สามารถปรับเปลี่ยนระบบได้อย่างมีประสิทธิภาพ อุปกรณ์จับยึดชิ้นทดสอบและอุปกรณ์ทดสอบสามารถเปลี่ยนได้ตามความต้องการ ทำให้เครื่องทดสอบเครื่องเดียวสามารถรองรับการทดสอบได้หลากหลายรูปแบบ และสามารถปรับให้เข้ากับลักษณะการทดสอบในปัจจุบันได้อย่างรวดเร็วและยืดหยุ่นสูง
ระบบความปลอดภัยในตัวเครื่องเป็นไปตามข้อกำหนดของ EC Machinery Directive
ระบบความปลอดภัยในตัวเครื่องเป็นไปตามข้อกำหนดของ EC Machinery Directive
รับประกันความปลอดภัยในระดับสูงสุดสำหรับผู้ใช้งานและระบบการทดสอบ โดยเป็นไปตามข้อกำหนดด้านความปลอดภัยทั้งหมดของ EC Machinery Directive และมีเอกสารรับรองการปฏิบัติตามข้อกำหนดในรูปแบบ EC Declaration of Conformity เครื่องทดสอบใช้เทคโนโลยีด้านความปลอดภัยที่ทันสมัยและส่วนประกอบสำหรับงานอุตสาหกรรมที่ผ่านการพิสูจน์ประสิทธิภาพ ซึ่งเป็นไปตามมาตรฐานความปลอดภัยและมาตรฐานอุตสาหกรรมในระดับสูงสุด (IEC 60947)
พร้อมรองรับการเปลี่ยนแปลงของเทคโนโลยีในอนาคต
พร้อมรองรับการเปลี่ยนแปลงของเทคโนโลยีในอนาคต
การออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับเปลี่ยนหรือติดตั้งอุปกรณ์เพิ่มเติมเพื่ออัปเกรดระบบการทดสอบได้ตามความต้องการ นอกจากนี้ ระบบอิเล็กทรอนิกส์ของเครื่องทดสอบ testControl II ยังรองรับซอฟต์แวร์ ZwickRoell รุ่นใหม่ที่จะพัฒนาในอนาคต และแม้ผลิตภัณฑ์จะยุติการจำหน่ายแล้ว ก็ยังมีอะไหล่สำรองพร้อมให้บริการอย่างน้อย 10 ปี
พื้นที่ทดสอบด้านข้าง
พื้นที่ทดสอบด้านข้าง
พื้นที่ทดสอบสูงสุด 3 พื้นที่ในเครื่องทดสอบเพียงเครื่องเดียว
/ ความสูงในการใช้งานสามารถปรับได้ตามหลักการยศาสตร์สำหรับพื้นที่ทดสอบทั้งสองพื้นที่
/ ประหยัดเวลาและค่าใช้จ่าย เนื่องจากไม่จำเป็นต้องปรับปรุงหรือติดตั้งอุปกรณ์เพิ่มเติมภายหลัง
/ พื้นที่ทดสอบด้านข้างรองรับการใช้งานที่หลากหลาย และใช้พื้นที่ติดตั้งเพียงเล็กน้อย
/ ระบบ testXpert III พร้อมเครื่องมือสร้างการกำหนดค่าระบบ (System Configuration Builder) ช่วยเพิ่มประสิทธิภาพและปริมาณงานในการทดสอบชิ้นทดสอบ โดยการกำหนดค่าระบบแต่ละรูปแบบสามารถเตรียมพร้อมสำหรับการทดสอบได้ทันทีเพียงกดปุ่ม เมื่อโหลดโปรแกรมการทดสอบ พารามิเตอร์ที่เกี่ยวข้องทั้งหมด เช่น ระยะห่างของอุปกรณ์ทดสอบและความเร็วในการทดสอบ จะถูกโหลดโดยอัตโนมัติ ทำให้สามารถสลับจากการกำหนดค่าระบบมาตรฐานไปเป็นการกำหนดค่าพื้นที่ทดสอบด้านข้างได้อย่างง่ายดาย
การออกแบบโครงเฟรมรับแรงที่ทันสมัย
การออกแบบโครงเฟรมรับแรงที่ทันสมัย
ภาพรวมทางเทคนิค
- AllroundLine มีความเร็วในการทดสอบตั้งแต่ 0.00005 ถึง 3,000 mm/min ขึ้นอยู่กับรุ่น โดยความเร็วของเครื่องทดสอบไม่ขึ้นอยู่กับแรงทดสอบ
- ช่วงความเร็วในการทดสอบที่กว้างสามารถใช้งานได้อย่างเต็มประสิทธิภาพโดยไม่มีข้อจำกัด นอกจากนี้ ยังสามารถใช้แรงทดสอบได้สูงสุดถึง 110% ของแรงทดสอบพิกัดของเครื่อง เพื่อรองรับน้ำหนักเพิ่มเติมจากชุดอุปกรณ์จับยึดชิ้นทดสอบ อุปกรณ์เสริม และอุปกรณ์อื่น ๆ ที่มีน้ำหนักมาก
- AllroundLine รองรับแรงทดสอบสูงสุดถึง 250 kN และมีความสูงของพื้นที่ทดสอบตั้งแต่ 1,030 ถึง 2,560 mm
- AllroundLine สามารถใช้งานร่วมกับคอมพิวเตอร์ตั้งโต๊ะหรือแล็ปท็อปทั่วไปที่มีจำหน่ายในท้องตลาดได้ โดยไม่จำเป็นต้องติดตั้งการ์ดขยายเฉพาะสำหรับเครื่อง
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิคทั่วไปสำหรับ zwickiLine รุ่น Z0.5 ถึง Z5.0
ระบบขับเคลื่อน
Motor
Controller
Cycle time
Positioning repeatability (without reversal of direction)
AC servo motor with concentrated windings, Hiperface motor feedback system
Adaptive
1000
± 2.0
.
Hz
μm
| รายละเอียด | ค่า |
| Machine electronics | |
| Force measurement | Class 0.5/1, depending on load cell, compliant to DIN EN ISO 7500-1, ASTM E4 |
| Measurement range | Up to 165% of Fmax |
| Calculated resolution (e.g., load cell in tensile/compression direction) | 24 bit |
| Effective resolution in tensile/compression direction: USC module | 20 bits (corresponds to ±1,000,000 points) |
| Measured value transmission rate to PC | 500 (optional 2000) Hz |
| Interface to PC | Ethernet |
| Eco mode | Yes, automatic switch off of power section (time can be set) |
| CE conformity | Yes, according to Machinery Directive 2006/42/EC |
คุณสมบัติตามช่วงแรงทดสอบ
Type
Test load Fmax
Test area
Height
Lower test area
Upper test area (additional crosshead required)
Width
ระบบขับเคลื่อน
Crosshead speed vmin ... vmax
Crosshead return speed, max.
Drive travel resolution
Z005 TN
5
.
1030
1015
440
0.0005 ... 30003)
30003)
0.959431
Z005 TH
5
.
1430
1415
440
0.0005 ... 30003)
30003)
0.959431
Z005 TE
5
.
1785
1785
440
0.0005 ... 30003)
30003)
0.959431
.
kN
.
mm
mm
mm
mm/min
mm/min
μm
Type
Test load Fmax
Test area
Height
Lower test area
Upper test area (additional crosshead required)
Width
ระบบขับเคลื่อน
Crosshead speed vmin ... vmax
Crosshead return speed, max.
Drive travel resolution
Z005 TNW
5
.
1000
1015
640
0.0005 ... 30002)
30002)
0.959431
Z005 THW
5
.
1400
1415
640
0.0005 ... 30002)
30002)
0.959431
.
kN
.
mm
mm
mm
mm/min
mm/min
μm
Type
Test load Fmax
Test area
Height
Lower test area
Upper test area (additional crosshead required)
Width
ระบบขับเคลื่อน
Crosshead speed vmin ... vmax
Crosshead return speed, max.
Drive travel resolution
Z010 TN
10
.
1030
1015
440
0.0005 ... 20003)
30003)
0.636632
Z010 TH
10
.
1430
1415
440
0.0005 ... 20003)
30003)
0.636632
Z010 TE
10
.
1785
1785
440
0.0005 ... 20003)
30003)
0.636632
.
kN
.
mm
mm
mm
mm/min
mm/min
μm
Type
Test load Fmax
Test area
Height
Lower test area
Upper test area (additional crosshead required)
Width
ระบบขับเคลื่อน
Crosshead speed vmin ... vmax
Crosshead return speed, max
Drive travel resolution
Z010 TNW
10
.
1000
1015
640
0.0005 ... 20003)
30003)
0.636632
Z010 THW
10
.
1400
1415
640
0.0005 ... 20003)
30003)
0.636632
Z010 TEW
10
.
1755
1785
640
0.0005 ... 20003)
30003)
0.0830
.
kN
.
mm
mm
mm
mm/min
mm/min
μm
Type
Test load Fmax
Test area
Height
Lower test area
Upper test area (additional crosshead required)
Width
ระบบขับเคลื่อน
Crosshead speed vmin ... vmax
Crosshead return speed, max
Drive travel resolution
Z020 TN
20
.
1030
1015
440
0.0005 ... 10003)
15003)
0.324947
Z020 TH
20
.
1430
1415
440
0.0005 ... 10003)
15003)
0.324947
Z020 TE
20
.
1785
1785
440
0.0005 ... 10003)
15003)
0.324947
.
kN
.
mm
mm
mm
mm/min
mm/min
μm
Type
Test load Fmax
Test area
Height
Lower test area
Upper test area (additional crosshead required)
Width
ระบบขับเคลื่อน
Crosshead speed vmin ... vmax
Crosshead return speed, max.
Drive travel resolution
Z020 TNW
20
.
1000
1015
640
0.0005 ... 10003)
15003)
0.324947
Z020 THW
20
.
1400
1415
640
0.0005 ... 10003)
15003)
0.324947
Z020 TEW
20
.
1755
1785
640
0.0005 ... 10003)
15003)
0.324947
.
kN
.
mm
mm
mm
mm/min
mm/min
μm
Type
Test load Fmax
Test area
Height
Lower test area
Upper test area (additional crosshead required)
Width
ระบบขับเคลื่อน
Crosshead speed vmin ... vmax
Crosshead return speed, max.
Drive travel resolution
Z030 TH
30
.
1355
1380
440
0.0005 ... 10003)
15003)
0.529819
Z030 TE
30
.
1755
1780
440
0.0005 ... 10003)
15003)
0.529819
Z030 THW
30
.
1325
1365
640
0.0005 ... 10003)
15003)
0.529819
Z030 TEW
30
.
1725
1765
640
0.0005 ... 10003)
15003)
0.529819
.
kN
.
mm
mm
mm
mm/min
mm/min
μm
Type
Test load Fmax
Test area
Height
Lower test area
Upper test area (additional crosshead required)
Width
ระบบขับเคลื่อน
Crosshead speed vmin ... vmax
Crosshead return speed, max.
Deviation from the set drive speed, max.
Drive travel resolution
Z050 TH
50
.
1355
1380
440
0.0005 ... 600
10003)
0.05
0.317891
Z050 TE
50
.
1755
1780
440
0.0005 ... 600
10003)
0.05
0.317891
Z050 THW
50
.
1325
1365
640
0.0005 ... 600
10003)
0.05
0.317891
Z050 TEW
50
.
1725
1765
640
0.0005 ... 600
10003)
0.05
0.317891
.
kN
.
mm
mm
mm
mm/min
mm/min
% of Vactual
μm
Type
Test load Fn In tensile / compression direction
Load frame
Test area width (1
Test area height (2
P 3: lower, crossh.bottom
P 4: upper & lower
ระบบขับเคลื่อน
Crosshead speed up to 110% of test load (vmin ... vNom)
Increased crosshead return speed (at reduced force)
Drive system's travel resolution
Z250 SH
250
640
1000
2260
2175
0.0005 ... 600
100
0.19227
Z250 SE
250
640
1400
2560
2475
0.0005 ... 600
100
0.19227
.
kN
mm
mm
mm
mm
mm/min
mm/min
μm
